造型机是由哪些部分组成的?

发布者:星光铸机  发布时间:2016/5/31 18:11:26

  造型机多用于制造砂型,属于大型铸造类机械,下面青岛星光铸造科技就为大家简单介绍一下造型机的组成结构,了解这些更便于在平时的生产中的操作。

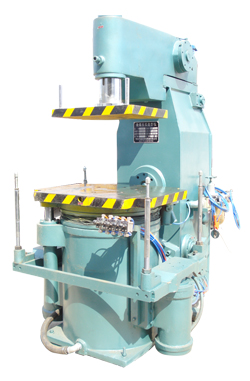

  以青岛星光的Z14系列微震造型机为例,本机主要由机身结构、微震压实机构、起模机构、压砂转臂机构及气动系统组成。下面就分别介绍一下各个部分的作用。

机身结构
    机身为一坚固的空心框架结构,由10mm-12mm板材焊接成型,上部通过中心轴、高强度压力轴承与转臂连接,支撑转臂部分摆动。压实时,转臂勾住机身使压实力由机身承受,机身与震击压实机构用螺栓固定在一起。

微震压实机构
    砂箱和模样固定在造型机的工作台上,利用工作台下落时与砧座撞击面的相撞、砂粒的惯性来紧实砂型。采用弹簧微震气动压实结构,压实震击使震动增加。起模时夹紧气缸将震实缸体锁紧,落模时夹紧气缸松开。

起模机构
    起模结构由起模油缸、连杆、同步轴、起模架、起模顶杆等组成。
    起模时,起模油缸推动模架,拖起固定在起模架两端的顶杆上升,顶杆接触砂箱或起模底板,使砂型与固定在工作台上的模型脱开。
考虑到砂型与砂箱重量因素,本型设备均设计为双缸起模,共用一个液压油箱同时向两组油缸压油,并通过一套同步装置连接,保证四根顶杆同步顶箱起模。

压砂转臂结构
    压砂平板固定在可以回转的转臂上,转臂是由球铁材质的铸件加工而成,压砂平板通过前部的螺旋升降机构固定在转臂上,可根据砂箱高度再一定范围内调节压头至砂箱间的距离。

气动系统
    微震造型机整机通过由气动控制并执行工作,压缩空气是本型设备唯一动力输入。

    以上就是造型机的几个基本的组成部分,青岛星光科技提示您,详细了解机器的组成部分,更有利于生产的进行和机器的维修与保养。更多资讯:http://www.qingdaoxg.cn/
