5吨/小时树脂砂连续式混砂机技术方案

发布者:星光铸机  发布时间:2016/5/31 18:07:01

本方案采用自硬树脂砂工艺用于较大砂型的造型、制芯生产,因常用于粘土砂设备造型的制芯,浇筑后的砂子无法分离再生,本方案不包含树脂砂再生线。

一、工艺流程说明:
①:原砂由进料口加入提升机,经提升机送入砂库;
②:混砂机启动时,砂库底部计量控制闸门打开,原砂流入螺旋输送机(此部分可以不配备,根据需要可直接将混砂机置于砂库下方,原砂直接流入混砂机);
③:原砂经螺旋输送机进入混砂机,到达混砂机前臂(即螺旋搅拌器),此时自动控制的电气系统打开液料控制阀,液料(树脂及固化剂)加入螺旋搅拌器与原砂混合,进行充分搅拌,并同时向前输送至落砂口;
④:混制好的型砂经落砂口流出,落入砂箱,由操作人员进行造型。

二、电气控制说明:
本机采用全自动编程控制,在混砂机头部落砂口位置共有3个操作按键,实现4项操作。
1、准备:按下准备按钮,设备启动液料循环,此时树脂泵及固化剂泵运行,但液料不会进入混砂机,而是流经混砂机位置后进入回流管路重新返回液料桶。目的是保证液料在管路内充分循环,排除管路内的空气,做到液料计量准确。
2、启动混砂:按下启动按钮,砂库底部闸门打开,原砂进入混砂机,此时液料换向阀打开,液料回流管路切断,液料加入到混砂机内进行混砂、落砂。
3、停止混砂:按下停止按钮,砂库底部闸门关闭,原砂不再进入混砂机。此时混砂机不会立刻停止运转,而是按照我们预设的程序,保证内部的尾砂全部排空后停止运转,同时夜料切换至回流管路,继续进行循环。
4、完全停止:长按停止按钮,液料泵关闭,液料循环停止,做到完全停机。

三、方案设备布置及基础要求:

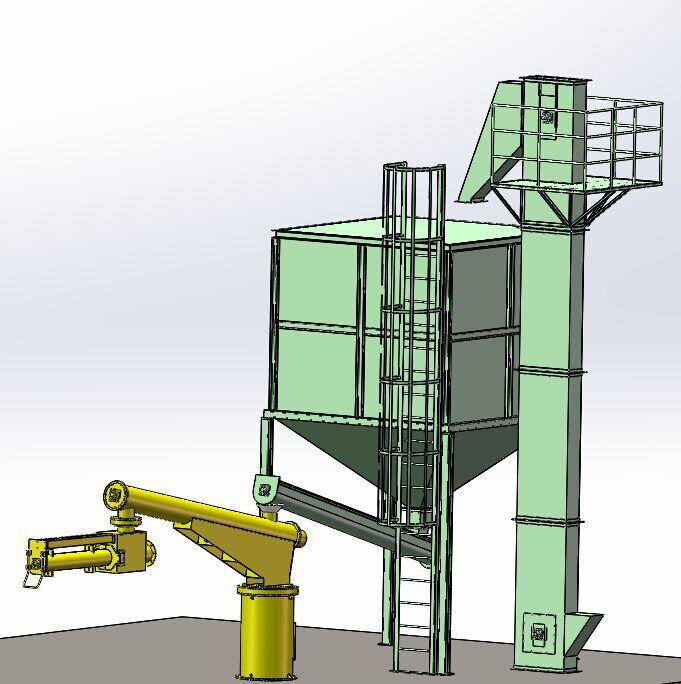

1、本案树脂砂线设备高度、尺寸及占地面积详见附件图纸(图1—图4),本方案我公司提供2种设计供用户选择:分别为单臂式混砂机及双臂式混砂机,其主要区别为双臂式混砂机可覆盖更大面积的地面造型区域,其它工作性能无区别。
2、此方案无地坑要求,需要地面预埋铁基础,确定方案后由我公司技术人员制作提供。
